Air Top EVO 55 Marine
0
Opis
Air Top Evo 55
Agregat do pracy w ekstremalnych warunkach
Niezwykle wydajne, kompaktowe i ciche urządzenie grzewcze zapewnia komfortowy klimat na większych jachtach nawet w najtrudniejszych warunkach i spełnia najbardziej wygórowane wymagania. Można go rozbudować o nowy interfejs użytkownika z obsługą wielu trybów pracy, aby zapewnić dodatkowe tryby pracy w zależności od indywidualnych wymagań dotyczących ogrzewania. W przypadku zwiększonego zapotrzebowania na ciepło (do 11 kW) można połączyć dwa agregaty grzewcze Air Top w jeden system. Cały system może być obsługiwany za pomocą jednego centralnego interfejsu użytkownika.
Uwaga!
Rozprowadzenie powietrza
Do rozprowadzania gorącego powietrza w łodzi potrzebne są przewody, rozdzielacze i wyloty. System rozprowadzania powietrza należy komponować indywidualnie.
Układ paliwowy
W przypadku montażu nagrzewnicy w komorze silnika układ zasilania paliwem musi być ognioodporny zgodnie z normą EN ISO 7840. Należy dodatkowo zamówić odpowiednie elementy (przewody paliwowe, zestaw do zasilania paliwem, przewód gumowy, zabezpieczenie pompy paliwowej).
Układ wydechowy
W zależności od położenia instalacji i długości rury wydechowej może być potrzebny dodatkowy odpływ wody kondensacyjnej i izolacja rury wydechowej.
Zalety Air Top Evo 55:
- Moc 5,5 kW zapewnia szybkie nagrzewanie
- Bardzo niskie zużycie energii elektrycznej dzięki systemowi inteligentnego sterowania dmuchawą
- Wykrywanie płomienia za pomocą czujnika temperatury spalin
- Funkcja automatycznego zimnego startu umożliwiająca szybkie rozgrzanie
- Ulepszony tłumik szmerów ssania powietrza
- Tłumiki drgań dla przewodów paliwowych
- Zgodność z nowym cyfrowym interfejsem użytkownika MultiControl
- Bardzo cicha praca dzięki niższej prędkości dmuchawy i cichej pompie paliwa (DP42)
Dane techniczne:
| Moc grzewcza: zakres regulacji/boost (kW) Moc grzewcza: zakres regulacji/boost (BTU/h) |
1.5 – 5.0 / 5.5* 5,100 – 17,000 / 18,800* |
| Zużycie paliwa (l / h) Zużycie paliwa (gal / h) |
0.18 – 0.61/ 0.67* 0.04 – 0.15 / 0.17* |
| Napięcie znamionowe (V) | 12,24 |
| Znamionowy pobór mocy (W) | 15 – 95 / 130* |
| Prąd znamionowy przy napięciu 12 V (A) | 1.3 – 7.9 / 10.8* |
| Prąd znamionowy przy napięciu 24 V (A) | 0.6 – 4.0 / 5.4* |
| Przepływ powietrza przy ciśnieniu 0,5 mbar (m3/h) Przepływ powietrza przy ciśnieniu 0,5 mbar (cfm) |
200 / 220* 117.7/ 129.5* |
| Wymiary dł. x szer. x wys. (mm) | 423 x 148 x 162 |
| Masa (kg) | 5,9 |
| Średnica wylotu powietrza (mm) | 90 |
| Średnica wylotu spalin (mm) | 24 |
* Zwiększenie poziomu mocy (boost) przez maksymalny czas 30 min.

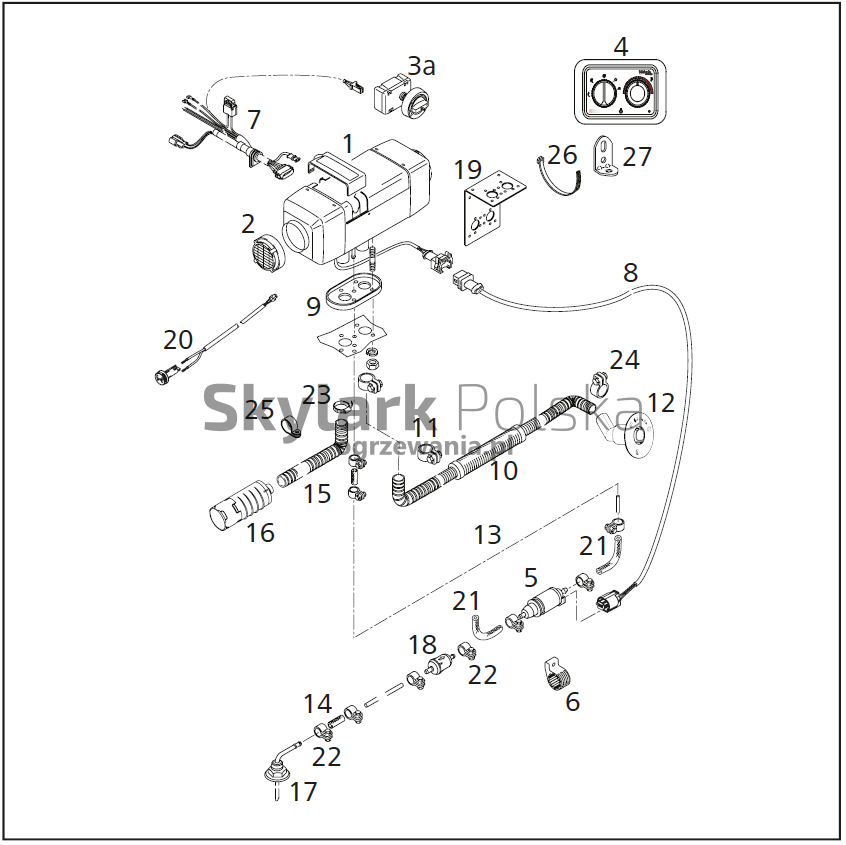

Zawartość zestawu:
| 1 | 1 | Agregat 12 lub 24 V |
| 2 | 1 | Kratka otwarta Ø 60 |
| 3a | 1 | Standardowy element sterujący ogrzewaniem |
| 4 | 1 | MultiControl |
| 5 | 1 | Pompa paliwa DP42.4 |
| 6 | 1 | Wspornik pompy paliwa EPDM |
| 7 | 1 | Wiązka elektryczna (agregat); 9 500 mm |
| 8 | 1 | Wiązka elektryczna (pompy paliwa) 7.000 mm |
| 9 | 1 | Uszczelka |
| 10 | 1 | Hermetyczny tłumik wydechu 1.800 mm |
| 11 | 1 | Obejma zaciskowa Ø 28 - 35 |
| 12 | 1 | Zaburtowy wylot spalin |
| 13 | 1 | Przewód paliwowy 12 V: 5 000 mm; 24 V: 8 000 mm |
| 14 | 5 | Przewód paliwowy, gumowy |
| 15 | 1 | Rura - wlot powietrza do spalania 300 mm |
| 16 | 1 | Tłumik szmerów ssania powietrza do spalania |
| 17 | 1 | Pobieracz paliwa |
| 18 | 1 | Filtr paliwa |
| 19 | 1 | Wspornik agregatu - stal nierdzewna |
| 20 | 1 | Czujnik temperatury, zewnętrzny 2,5 m |
| 21 | 1 | Tłumik drgań przewodu paliwowego |
| 1 | Torba (z drobnymi elementami montażowymi) zawierająca: | |
| 22 | 10 | Obejma zaciskowa (nierdzewna) Ø 14 |
| 23 | 1 | Obejma zaciskowa Ø 16 - 27 (powietrze do spalania) |
| 24 | 2 | Obejma zaciskowa Ø 26 - 28 (wydech) |
| 25 | 1 | Opaska mocująca (stal nierdzewna) Ø 30 |
| 26 | 17 | Opaska zaciskowa |
| 27 | 2 | Wspornik kątowy |
W zestawie nie ma elementów dystrybucji powietrza.
Towar objęty promocją jest powystawowy, podlega gwarancji 12 miesięcy.
Dane techniczne
| Typ Ogrzewania | Ogrzewanie Powietrzne |
| Wariant Diesel 12V | Tak |
| Wariant Diesel 24V | Tak |
| Wariant Benzyna 12V | Nie |
| Wariant elektryczny 230V | Nie |
| Moc grzewcza | 1,5 – 5,0 / 5,5 kW |
| Zużycie Paliwa | 0,18 – 0,61 / 0,67 kg/h |
| Pobór mocy | 15 – 95 / 130 W |
| Maksymalny czas pracy | b.o. |
| Wydajność dmuchawy powietrza | 200 / 220 m3/h |
| Temperatura pracy | –40 do +40 *C |
| Długość | 423 mm |
| Szerokość | 148 mm |
| Wysokość | 148 mm |
| Waga | 5,9 kg |
| Uwagi | Zestaw dedykowany do Łodzi i jachtów, którego automatyka wyłącza dmuchawę w chwili nagrzania wnętrza do zadanej temperatury. Co jest kluczowe gdy powietrze czerpane jest z zewnątrz i służy również do osuszania wnętrza. |
